RSLE-56

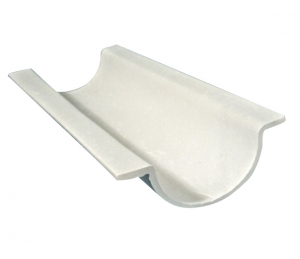

Le RSLE-56 est flexible (façonnable), et est composé de céramique renforcie de fibre de silice. Il se moule (façonne), et se coupe aisément. Lorsqu'il sèche, ce matériel devient rigide. Il conserve aussi toutes ses propriétés thermiques et mécaniques, même lorsqu'il est exposé à de hautes températures.
Un coefficient de dilatation thermique très faible, combiné à une haute endurance à la chaleur, confère au RSLE-56 une résistance aux chocs thermiques introuvable dans d'autres matériaux de céramique structurelle. Ce matériel possède également une faible conductivité thermique, et il résiste à la corrosion. Il constitue un excellent isolant électrique, en plus d'avoir une forte pureté chimique.
Téléchargements
Applications
Les métaux non ferreux en fusion n'adhère pas sur le RSLE-56: il peut donc être utilisé dans plusieurs applications impliquant un contact avec ceux-ci. Il peut également être employé dans plusieurs autres applications: protecteur de bobine d'induction, réparation de fournaise, isolation de presse à haute température, isolation de la face chaude où il y a une forte vélocité de gaz, table de coulée et guide de goulotte.
Spécifications
propriétés et caractéristiques
| Température | 1 200°C (2 192°F) |
|---|---|
| Composition , % | |
| SiO2 | 99 |
| Autres oxydes | < 1 |
| Organique | 0 |
| LOI | 2 |
| Contenu de solide, % par poids | 73 |
| Densité (sec), g/c³ (lbs/pi³) | 1.36 (84) |
| Porosité, % | 36 |
| Couleur | Blanc |
| Résistance à la flexion, sec, lb/po² | 1100 |
| Résistance à la flexion, 10 heures à 370°C (698°F), lbs/po² | 2300 |
| Résistance à la flexion, 16 heures à 1000°C (1832°F), lbs/po² | 3800 |
| Force de compression, sec, température ambiante à 8% consolidation, lbs/po² | 1700 |
| Force de compression, 16 heures à 1000°C (1832°F) à 7% consolidation, lbs/po² | 7200 |
| Rétrécissement au séchage, linéaire (%) | 2 |
| Rétrécissement au séchage, épaisseur (%) | 3 |
| Dureté, Duromètre «D» | |
| Sec | 54 |
| 10 heures à 370°C (698°F) | 70 |
| 16 heures à 1000°C (1838°F) | 83 |
| Conductivité thermique** ASTM C-1113 - W/m°K (BTU/heure pi² °F/pouce | |
| 200°C (392°F) | 0.55 (3.8) |
| 400°C (752°F) | 0.64 (4.4) |
| 600°C (1112°F) | 0.61 (4.2) |
| 800°C (1472°F) | 0.67 (4.6) |
| 1000°C (1832°F) | 0.75 (5.2) |
