NOMEX 410

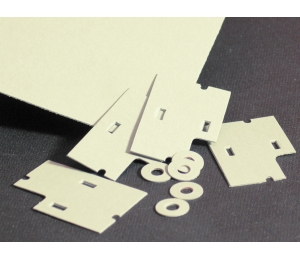

Destiné à l'isolation électrique, le Nomex 410 est un papier synthétique qui présente une bonne résistance diélectrique. Il est compatible avec toutes les classes de résines, vernis, colles, liquides pour transformateurs, huiles lubrifiantes et agents réfrigérants usuels. Le Nomex 410 peut être utilisé dans la majorité des applications d'équipements électriques. Ce papier vulcanisé est disponible dans plusieurs épaisseurs et dimensions sur demande. Nous pouvons aussi faire la découpe selon vos spécifications.
Téléchargements
Applications
Le Nomex 410 est utilisé dans presque toutes les applications d'isolation électrique en feuille. Son champ d'utilisation s'étend des moteurs à courant continu et alternatif, jusqu'aux gros générateurs, en passant par les transformateurs secs ou immergés.
Spécifications
Propriétés électriques
| Résistance dielectrique (kV/mm) | |
|---|---|
| Courant alternatif (hausse rapide) ASTM D-149 | |
| Épaisseur de 0.25 mm (0.010") | 32 |
| Courant alternatif (hausse rapide) ASTM D-149 | |
| Épaisseur de 0.38 mm (0.015") | 33 |
| Impulsion pleine puissance (ASTM D-3426) | |
| Épaisseur de 0.25 mm (0.010") | 63 |
| Épaisseur de 0.38 mm (0.015") | 55 |
Propriétés thermiques
| Conductivité thermale (C°) mWatt/mK | |
|---|---|
| Épaisseur de 0.25 mm (0.010") | 139 |
| Épaisseur de 0.38 mm (0.015") | 149 |
Propriétés mécaniques
| Poids ( g/m²) | |
|---|---|
| Épaisseur de 0.25 mm (0.010") | 249 |
| Épaisseur de 0.38 mm (0.015") | 397 |
| Densité (g/cc) | |
| Épaisseur de 0.25 mm (0.010") | 0.96 |
| Épaisseur de 0.38 mm (0.015") | 1.03 |
| Résistance à la tension (N/cm) | |
| Épaisseur de 0.25 mm (0.010") | Direction machine : 285 Direction transversale : 152 |
| Épaisseur de 0.38 mm (0.015") | Direction machine : 459 Direction transversale : 252 |
| Élongation (%) | |
| Épaisseur de 0.25 mm (0.010") | Direction machine : 19 Direction transversale : 15 |
| Épaisseur de 0.38 mm (0.015") | Direction machine : 19 Direction transversale : 14 |
| Déchirure Elmendorf (N) | |
| Épaisseur de 0.25 mm (0.010") | Direction machine : 6.0 Direction transversale : 10.8 |
| Épaisseur de 0.38 mm (0.015") | Direction machine : 9.5 Direction transversale : 17.2 |
| Résistance à la déchirure (N) (ASTM D-1004) | |
| Épaisseur de 0.25 mm (0.010") | Direction machine : 71 Direction transversale : 42 |
| Épaisseur de 0.38 mm (0.015") | Direction machine : 116 Direction transversale : 74 |
| Rétrécissement à 300°C (%) | |
| Épaisseur de 0.25 mm (0.010") | Direction machine : 0.4 Direction transversale : 0.1 |
| Épaisseur de 0.38 mm (0.015") | Direction machine : 0.3 Direction transversale : 0.2 |
